[SR400保養] 離合器總成安裝的注意事項

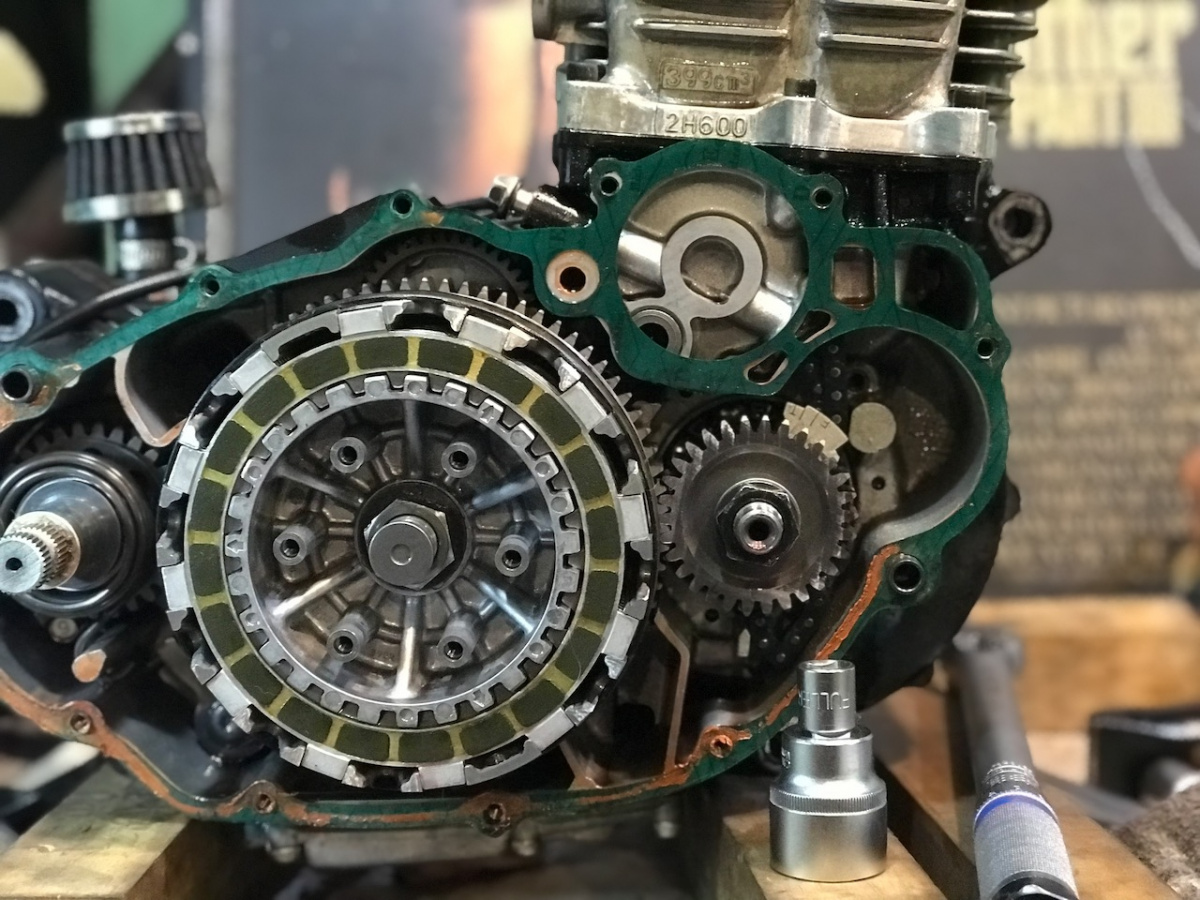

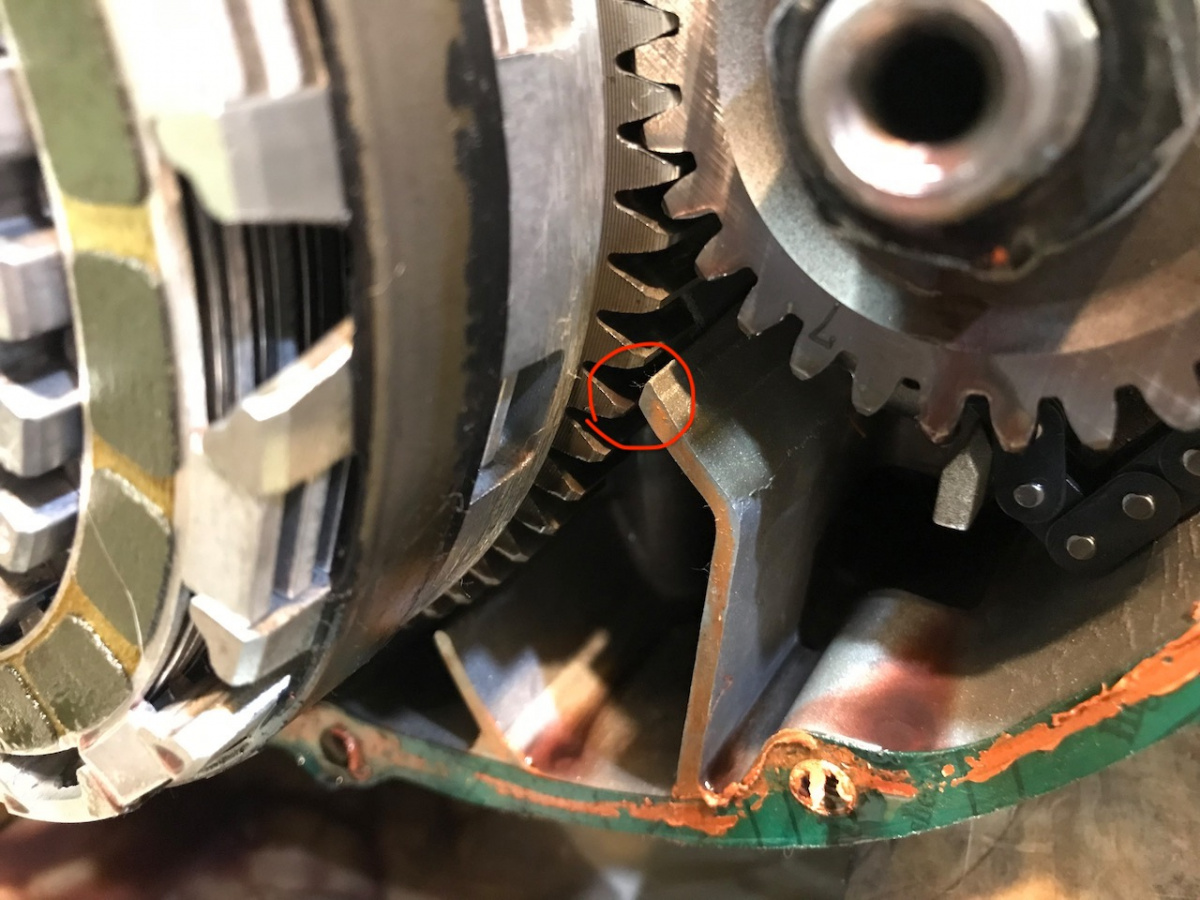

由於剛好在安裝新的加長型內鏈,所以會拆到離合器,因此就順便拍一下,離合器在安裝的時候,有幾件事情需要注意,首先就是離合器澳打(outer)的底座有一個兩齒凸起的對齊點,那邊的安裝會有點小麻煩,因為必須同時讓兩齒凸起嵌入離合器澳打底座,又同時讓相應的齒輪(左右)都彼此嵌合,因此,最簡單的方式就是注意安裝後,離合器澳打底部的大型減速比齒輪有沒有與對齊處保持平行,我知道用講的很難懂,下面看圖就知道。

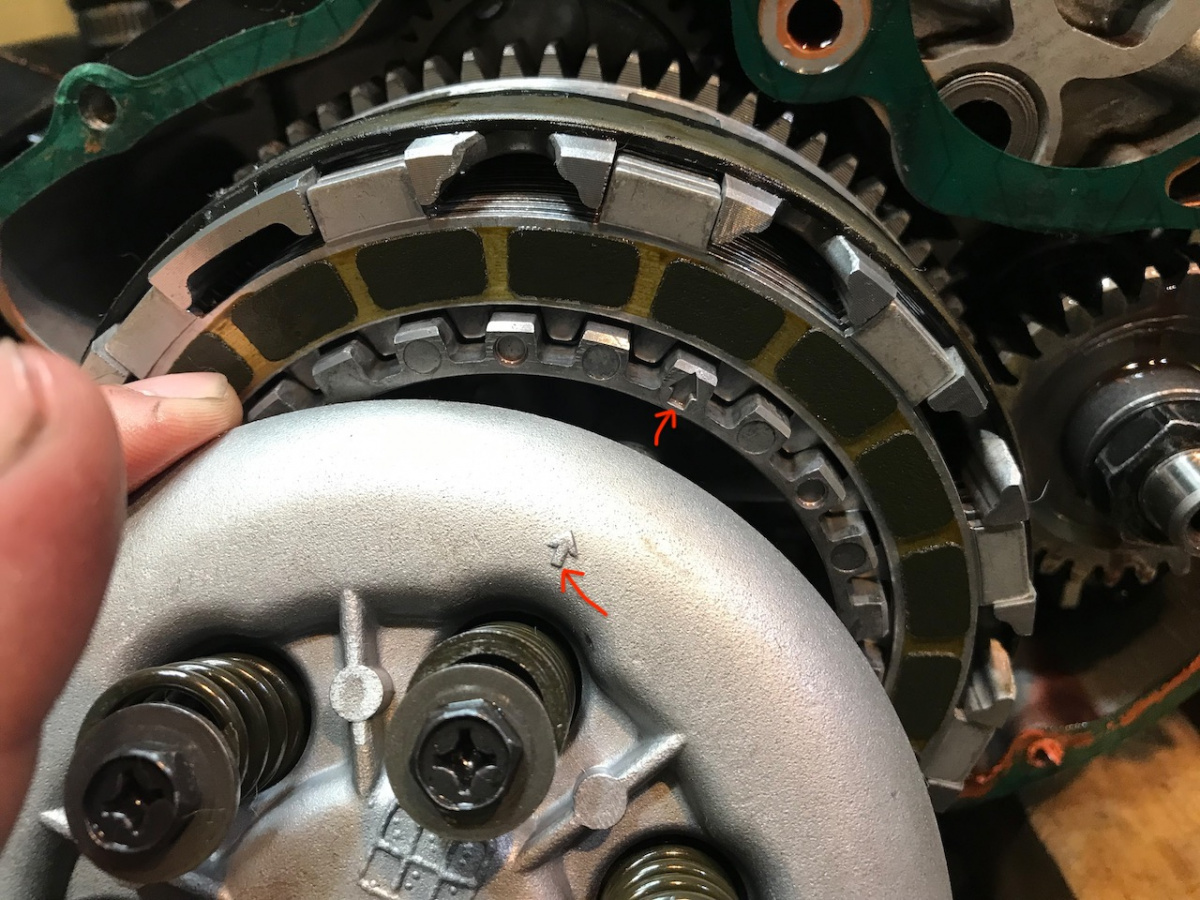

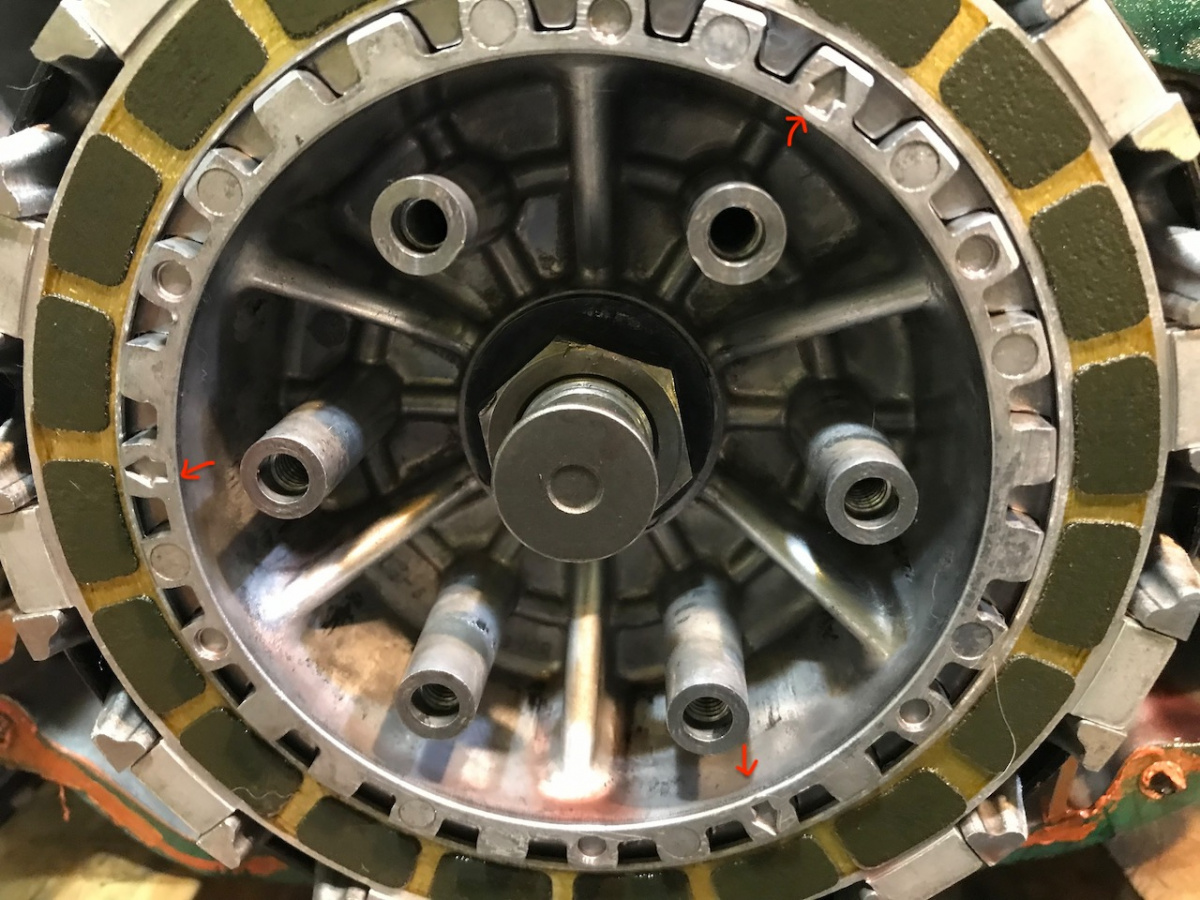

再來就是澳打內部的離合器壓板外罩是有方向的,壓板外罩和內鼓(inner)有三個箭頭,彼此要對應,一樣看圖就知道。最後就是很重要的一點,離合器小彈簧的鎖定扭力只有9牛頓米(9Nm),那玩意相當脆弱,務必使用扭力板手鎖定到額定的力量就行了,我已經看過好幾個把那邊鎖爆的,國外車友也鎖爆過,基本上它一爆掉,整個 inner 就報廢了,所以鎖離合器小彈簧不要鐵齒,乖乖按照規範去鎖就對了,最常見的就是電動板手一口氣打下去打到底,八九不離十直接爆開。
